MultiFiber Pro 光功率計及光纖測試工具包規格
| 一般規格 | |
| 工作溫度 | -10oC 至 +50oC |
| 貯存溫度 | -20oC 至 +50oC< 10oC |
| 工作濕度 | 95 %（10oC 至 +35oC）無冷凝 75 %（35oC 至 +45oC）無冷凝 不受控制 < 10° C |
| 操作高度 | 4,000 米 |
| 存儲高度 | 12,000 米 |
| 振動 | 隨機，2 G，5 Hz 至 500 Hz |
| 光功率計（規定在 23oC (73oF) 條件下使用，除非另有說明） | |
| 檢測器類型 | InGaAs |
| 校準波長 | 850 nm、1300 nm、1310 nm、1550 nm |
| 測量范圍 | 0 dBm 至 -50 dBm |
| 功率測量線性度 | ±0.1 dB1 |
| 功率測量的不確定性 | ±0.35 dB |
| 功率測量的可重復性 | < 0.10 dB |
| 顯示分辨率，dB 或 dBm | 0.01 dB |
| 功率顯示單位 | dBm、mW、μW |
| 用戶可選的損耗極限 | 0.05 dB 至 50.0 dB，增量為0.05 dB ，最高可達 10.0 dB，及增量為0.1 dB，最高可達 50.0 dB |
| 自動波長檢測 | 是 |
| 極性檢測 | 檢測 A、B、C 及 Corning Plug & Play? 通用系統的極性 |
| 2 kHz 檢測 | 是 |
| 記錄存儲 | 3000 個記錄，每個記錄一條光纖（250 12 芯光纜） |
| 外部接口 | USB 2.0，全速 |
| 光學連接器 | 12 芯光纖 MPO 接口，無插腳插頭。兼容 50 μm 和單模光纖。連接器有一個自動關閉的保護罩。 |
| 電源需求 | 2 AA 堿性電池 |
| 電池壽命2 | >30 小時（典型） |
| 自動關閉 | 10、20、30 或 60 分鐘（可由用戶禁用） |
| 低電量警告 | 電量低圖標閃爍 |
| 尺寸大小 | 5.7 英寸 x 3.2 英寸 x 1.5 英寸（14.5 厘米 x 8.0 厘米 x3.9 厘米） |
| 重量 | 10.9 盎司 (g)309 |
| 850nm 光源（規定在 23oC (73oF) 條件下使用，除非另有說明） | |
| 發射器類型 | LED:850 nm |
| 波長 | 850 nm ：±30 nm |
| 譜寬 (FWHM) | 850 nm ：±50 nm（典型值） |
| 輸出功率 | 850 nm ：≥ 24 dBm 通道間的最大差異 +/-1dB |
| 功率輸出穩定性3 | ≤ ±0.1 dB 超過 8 小時 |
| 環型通量 | 在光源光學連接器為50/125 μm 時，符合 ANSI/TIA-526-14B、ISO/IEC 14763-3 和 IEC 61280-4-1。 |
| 光學連接器 | 12 芯光纖 MPO 接口，無插腳插頭。兼容 62.5 μm 和 50 μm。 |
| 模式 | 2 kHz 已調制，自動波長 |
| 電源需求 | 2 AA 堿性電池 |
| 電池壽命4 | >30 小時（典型） |
| 自動關閉 | 10、20、30 或 60 分鐘（可由用戶禁用） |
| 低電量警告 | 電量低圖標閃爍 |
| 尺寸大小 | 5.6 英寸 x 3.2 英寸 x 1.6 英寸（14.2 厘米 x 8.1 厘米 x4.1 厘米） |
| 重量 | 10.9 盎司 (g)309 |
對于 850 nm，為 0 dBm 至 -50 dBm。對于 1300、1310、1550 nm，為 -5 至 -50 dBm
測量的功率級 ≤0 dBm。背景燈打開。電池的壽命取決于所用電池的狀態和類型。Fluke Networks 推薦使用堿性電池
23°C ± 2°C，10 分鐘預熱時間之后
自動波長，全部掃描并且背景燈打開。電池的壽命取決于所用電池的狀態和類型。Fluke Networks 推薦使用堿性電池

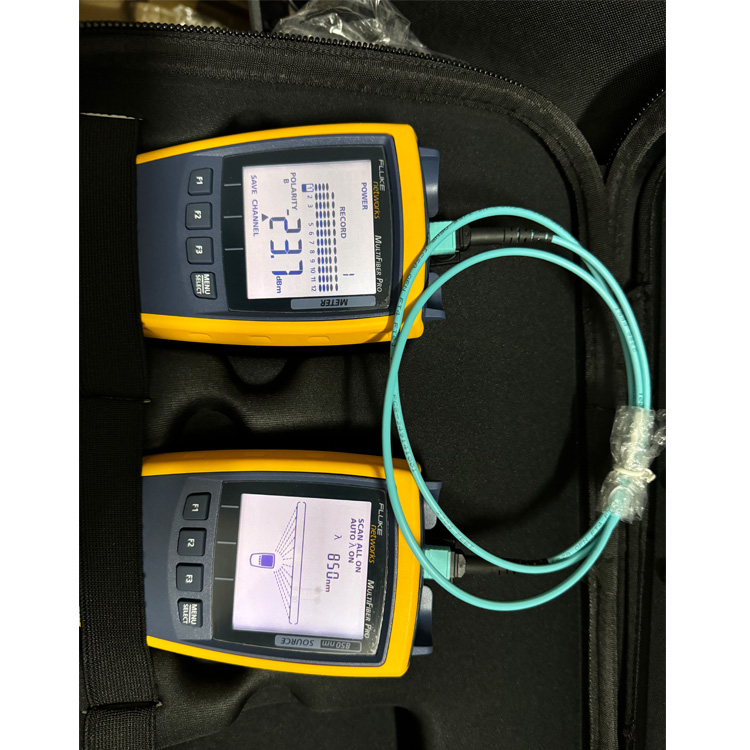

型號型號/名稱 說明 MFTK1200 MultiFiber Pro 測試基本工具包包括 MultiFiber Pro 光功率計、850光源、測試跳線、 MPO 適配器和便攜箱參見圖片 MFTK1400 MultiFiber Pro 測試和檢查工具包包括 MFTK1200、FT600 FiberInspector Pro 和 NF370 MPO 端頭參見照片 零配件型號/名稱 說明 MFPOWERMETER MultiFiber Pro 光功率計 MFMULTIMODESOURCE MultiFiber Pro 多模850 LED 光源 NFC-IBC-1.25mm 適用于1.25 mm LC 和 MU 連接器及跳接線的一鍵式清潔器（5 數量） NFC-IBC-2.5mm 適用于2.5 mm SC、ST、FC 連接器和跳線的一鍵式清潔器（5 數量） NFC - IBC - MPO 適用于 MPO/MPO 連接器的一鍵式清潔器（5 數量） NFC-Kit-Case-E 增強型光纖清潔工具包 – 包含一個用于 1.25mm 連接器的一鍵式清潔器、一個用于 2.5mm 連接器的一鍵式清潔器、一個用于 MPO/MPO? 清潔的一鍵式清潔器、一支溶劑筆、一個清潔管和一個軟包 FT600 FiberInspector Pro NF370 FT600 MPO FT600光纖顯微鏡探尖適配器 TRC-MPO-PP-B MPO/MPO 1 米測試跳線 ，帶插腳/帶插腳，B 型極性 TRC-MPO-UP-B MPO/MPO 1 米測試跳線，無插腳/帶插腳，B 型極性 TRC-MPO-UU-B MPO/MPO 0.3 米測試跳線，無插腳/無插腳，B 型極性 BKC-MPO-ULC MPO 無插腳 LC 連接器 1 m 扇形跳線 BKC-MPO-USC MPO 無插腳 SC 連接器 1 m 扇形跳線 ADP-MPO-B B 型極性 MPO 適配器 支持型號/名稱 說明 GLD-MF MFPOWERMETER/MFMULTIMODESOURCE 1 年金牌支持 GLD-MFTK MFTK1200、MFTK1400 1 年金牌支持
